Bürstenlose Gleichstrommotoren (BLDC) erfreuen sich aufgrund ihrer gleichmäßigen Drehmomentabgabe, hohen Effizienz und Zuverlässigkeit immer größerer Beliebtheit. Dreiphasige BLDC-Motoren werden häufig in Anwendungen von Industrieanlagen bis hin zu Elektrofahrzeugen und Drohnen eingesetzt. Die korrekte Verkabelung eines dreiphasigen BLDC-Motors ist entscheidend für dessen optimale Funktion und Langlebigkeit. Dieser Artikel führt Sie durch die Grundlagen der Verkabelung von dreiphasigen BLDC-Motoren, Schritt-für-Schritt-Anleitungen und bewährte Vorgehensweisen.

Ein dreiphasiger BLDC-Motor besteht aus

1. Rotor: Permanentmagneten, die sich drehen.
2. Stator: Stationäre Wicklungen in drei Phasen – gekennzeichnet als A, B und C.
3. Elektronischer Drehzahlregler (ESC): Wandelt Gleichstrom in motorspezifischen dreiphasigen Wechselstrom um.

Der Motor wird durch dreiphasige Ströme angetrieben, die 120° phasenverschoben sind. Durch die Wechselwirkung dieser Ströme mit dem Magnetfeld des Rotors wird ein konstantes Drehmoment erzeugt.

Für die Verkabelung benötigte Komponenten

Stellen Sie vor der Verkabelung eines dreiphasigen BLDC-Motors sicher, dass Sie die folgenden Komponenten haben:

• Dreiphasiger BLDC-Motor
• Elektronischer Drehzahlregler (ESC)
• Stromquelle (Batterie oder Netzteil)
• Hallsensoren (optional, für geschlossene Regelschleife)
• Drähte (entsprechend dimensioniert für Nennstromstärke)
• Anschlüsse (z. B. Rundstecker oder Schraubklemmen)

Schritt-für-Schritt-Anleitung zur Verkabelung

Motorphasen identifizieren

Der Motor hat drei Drähte, die seinen drei Phasen entsprechen. Diese sind normalerweise farbcodiert (z. B. gelb, grün und blau). Wenn sie nicht beschriftet sind, schlagen Sie im Datenblatt des Herstellers nach oder verwenden Sie ein Multimeter, um die Spulenkontinuität zu testen.

Motorphasen mit ESC verbinden

Der ESC hat auch drei Ausgangsklemmen (normalerweise farbcodiert), die den Motorphasen entsprechen. Verbinden:

• Motorphase A → ESC-Ausgang A
• Motorphase B → ESC-Ausgang B
• Motorphase C → ESC-Ausgang C

Für die anfängliche Verdrahtung gibt es keine strikte Polarität, da sich der ESC an die Verdrahtungsreihenfolge anpassen kann.

Hallsensor-Verdrahtung (falls zutreffend)

Wenn Ihr Motor Hallsensoren hat, verbinden Sie die Hallsensorkabel vom Motor mit dem ESC. Diese Kabel umfassen normalerweise:

• Drei Signalkabel: Für Sensoren, die den Phasen A, B und C entsprechen.
• Ein Stromkabel: Versorgt die Sensoren mit Strom (normalerweise 5 V oder 3,3 V).
• Ein Erdungskabel: Wird mit der ESC-Erde verbunden.

Stellen Sie sicher, dass der Hallsensor-Anschluss mit der ESC-Pinbelegung übereinstimmt. Wenn nicht, verwenden Sie einen benutzerdefinierten Kabelbaum.

Anschluss der Stromversorgung

Verbinden Sie die Stromeingangsklemmen des ESC mit der Stromversorgung oder Batterie. Stellen Sie sicher:

• Die Polarität von positiv zu positiv oder negativ zu negativ ist korrekt.
• Spannungskompatibilität zwischen ESC und Motor.

Motorrichtung testen

• Nach Abschluss der Verkabelung das System einschalten. Zwei der drei Motorphasenkabel können gewechselt werden, wenn der Motor in die falsche Richtung dreht.

Häufige Verkabelungskonfigurationen

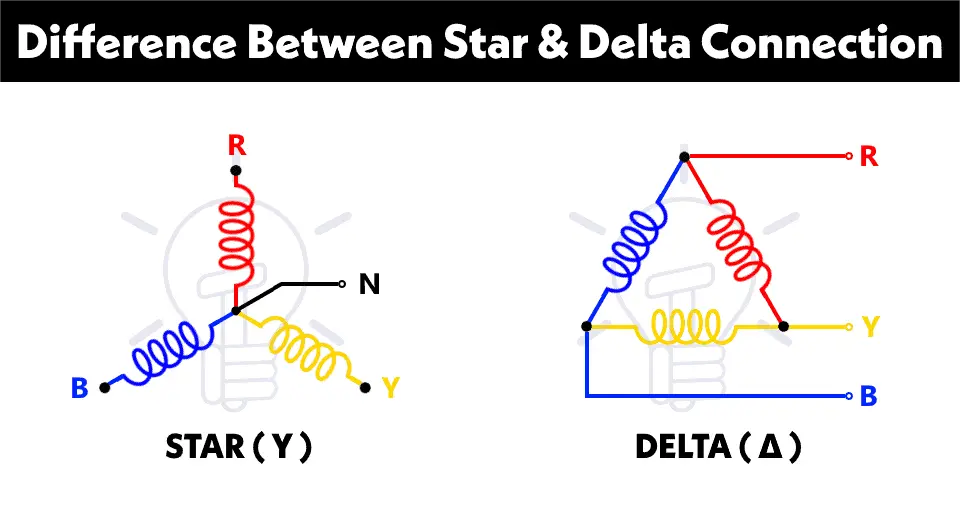

Dreiphasige BLDC-Motoren können auf zwei Arten konfiguriert werden:

Sternkonfiguration

• Eine Y-Form entsteht durch die Verbindung aller drei Wicklungen an einem einzigen Punkt.
• Die Enden der Wicklungen sind mit den U-, V- und W-Anschlüssen des Controllers verbunden.
• Häufig bei Anwendungen, die ein höheres Drehmoment bei niedrigen Geschwindigkeiten erfordern.

Dreieckkonfiguration

• Die Wicklungen sind Ende an Ende verbunden und bilden ein Dreieck.
• Jede Wicklung ist direkt mit zwei Anschlüssen des Controllers verbunden.
• Bevorzugt für Anwendungen, die hohe Geschwindigkeiten erfordern.

Vergleichstabelle: Stern- vs. Dreieckkonfiguration

Merkmal	Wye-Konfiguration	Delta-Konfiguration
Drehmoment bei niedriger Geschwindigkeit	Höher	Niedriger
Geschwindigkeitsbereich	Niedriger	Höher
Effizienz	Höher bei niedrigen Geschwindigkeiten	Höher bei hohen Geschwindigkeiten
Stromanforderungen	Niedriger	Höher

Häufige Schaltpläne

Grundlegende Verdrahtungskonfiguration

Ein verkürzter Schaltplan für einen dreiphasigen BLDC-Motor ohne Hallsensoren finden Sie unten:

Komponente	Verbindung
Motorphase A	ESC Phase A
Motorphase B	ESC Phase B
Motorphase C	ESC Phase C
Positives Netzteil (+)	Positives ESC-Stromeingang
Negatives Netzteil (-)	Negatives ESC-Stromeingang

Verdrahtung mit Hallsensoren

Fügen Sie für mit Hallsensoren ausgestattete Motoren diese Verbindungen hinzu:

Hall-Sensorschnur	ESC Hall-Sensor-Eingangspinne
Hall-Sensor A	Hall-Eingang A
Hall-Sensor B	Hall-Eingang B
Hall-Sensor C	Hall-Eingang C
Stromversorgung (+)	Hall-Strompin
Erdung (-)	Hall-Erdungspin

Wichtige Überlegungen

Spannungs- und Stromstärken

Stellen Sie sicher, dass:

• Motor, ESC und Stromversorgung in Bezug auf Spannung und Stromstärke kompatibel sind.
• Die Drähte die richtige Größe für den Strom haben, um Überhitzung zu vermeiden.

Isolierung und Sicherheit

• Verwenden Sie isolierte Anschlüsse, um Kurzschlüsse zu vermeiden.
• Vermeiden Sie lose Drähte, die mit anderen Komponenten in Kontakt kommen könnten.

Erdung

• Eine ordnungsgemäße Erdung minimiert elektrisches Rauschen und verbessert die Systemzuverlässigkeit. Stellen Sie sicher, dass die Erdung der Stromversorgung, des ESC und der Hallsensoren angeschlossen ist.

Tipps zur Fehlerbehebung

Wenn Ihr Motor nicht richtig läuft, berücksichtigen Sie diese potenziellen Probleme:

Problem	Mögliche Ursache	Lösung
Motor startet nicht	Falsche Phasenverkabelung oder lose Verbindungen	Überprüfen Sie die Verbindungen und die Kontinuität.
Falsche Drehrichtung des Motors	Fehler in der Phasenfolge	Die Phasenleitungen des Motors können vertauscht sein.
Ruckartiger oder unregelmäßiger Betrieb	Fehlerhafte Verkabelung des Hall-Sensors oder falsche ESC-Konfiguration	Überprüfen Sie die Hall-Sensor-Verbindungen.
ESC überhitzt	Übermäßiger Strom oder falsche Motorparameter	Überprüfen Sie die Last und ESC-Einstellungen.

Anwendungen von dreiphasigen BLDC-Motoren

• Elektrofahrzeuge: Gleichmäßiges Drehmoment und hohe Effizienz machen BLDC-Motoren ideal für Elektrofahrzeuge.
• Drohnen und Robotik: Feine Steuerung und geringes Gewicht.
• Industrieausrüstung: Zuverlässig und langlebig für anspruchsvolle Umgebungen.

Fazit

Die Langlebigkeit und Leistung eines dreiphasigen BLDC-Motors hängt von seiner Verkabelung ab. Egal, ob Sie ihn in einer Hochgeschwindigkeits-Industrieanwendung oder einer präzisionsgesteuerten Drohne verwenden, die Einhaltung der richtigen Verkabelungsverfahren gewährleistet einen reibungslosen Betrieb. Priorität hat immer die Sicherheit, konsultieren Sie die Datenblätter Ihres Motors und ESC und überprüfen Sie die Verbindungen, bevor Sie Strom zuführen.
