Les moteurs pas à pas sont un type de moteur électrique courant et sont utilisés dans la robotique, les machines CNC, les imprimantes 3D et les systèmes de contrôle automatisés, entre autres utilisations. Ces moteurs sont réputés pour leur précision et leur mouvement pas à pas discret, ce qui élimine le besoin de mécanismes de rétroaction tels que les encodeurs et permet un placement précis. Cependant, une question se pose souvent : tous les moteurs pas à pas ont-ils besoin d’un pilote ? La réponse courte est oui, tous les moteurs pas à pas ont besoin d’un pilote, mais les raisons derrière cette exigence dépendent du type de moteur pas à pas, de la complexité de son fonctionnement et de la fonction du pilote lui-même.

Les types de moteurs pas à pas

Avant de nous plonger dans les spécificités des pilotes, passons brièvement en revue le fonctionnement des moteurs pas à pas. Un dispositif électromécanique appelé moteur pas à pas divise une révolution entière en plusieurs étapes distinctes. Cela permet au moteur de se positionner avec une grande précision. Il existe principalement deux types de moteurs pas à pas :

1. Moteurs pas à pas unipolaires : ces moteurs ont un enroulement à prise centrale et le courant est dirigé dans une direction pour chaque phase, ce qui les rend plus simples à contrôler.
2. Moteurs pas à pas bipolaires : ces moteurs ont deux enroulements sans prise centrale et le courant peut circuler dans les deux sens, offrant plus de couple et d’efficacité mais nécessitant un contrôle plus complexe.

Fonctionnalité	Moteur pas à pas bipolaire	Moteur pas à pas unipolaire
Enroulement du moteur	Deux bobines, le courant circule dans les deux sens	Quatre fils avec une bobine à prise centrale pour un contrôle plus facile du variateur
Complexité du driver	Plus complexe, nécessite un circuit de commande en pont en H	Plus simple, utilise souvent des circuits de commande moins complexes
Couple	Couple généralement plus élevé en raison d’une utilisation plus efficace du courant	Couple plus faible, mais plus économe en énergie
Coût	Drivers généralement plus chers	Pilotes moins chers disponibles
Gestion du courant	Nécessite une inversion du courant (le driver doit gérer les deux sens)	Pas besoin d’inversion de courant

Ces deux types nécessitent un contrôleur qui régule le flux de courant vers les enroulements du moteur pour produire une rotation. C’est là qu’intervient le pilote de moteur pas à pas.

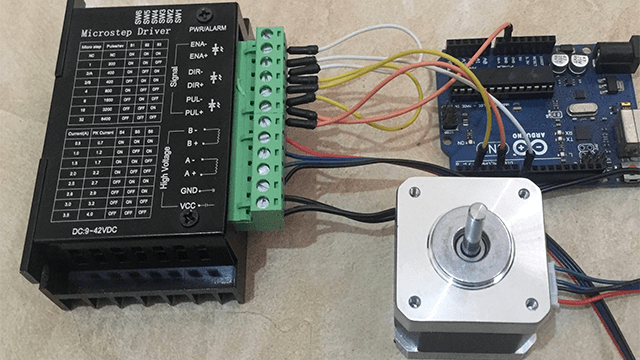

Le rôle d’un pilote de moteur pas à pas

L’un des éléments les plus importants de la fonctionnalité d’un moteur pas à pas est son pilote. Il remplit plusieurs fonctions importantes, notamment :

• Convertir les signaux de commande d’un microcontrôleur ou d’un ordinateur en tension et courant appropriés pour piloter le moteur.
• Contrôler la séquence d’impulsions électriques qui alimentent les enroulements du moteur, garantissant un séquençage d’étapes approprié pour le mouvement souhaité.
• Fournit des réglementations actuelles pour éviter la surchauffe et garantir un fonctionnement optimal du moteur.

Un pilote de moteur pas à pas, en bref, garantit que le moteur fonctionne avec précision, sécurité et efficacité.

Pourquoi les moteurs pas à pas ont-ils besoin de pilotes ?

Il existe plusieurs raisons pour lesquelles les moteurs pas à pas ont besoin d’un pilote :

• Contrôle du courant : les moteurs pas à pas nécessitent un contrôle précis du courant circulant dans leurs bobines. Sans contrôle approprié du courant, le moteur pourrait surchauffer, caler ou produire un couple insuffisant. Le pilote ajuste le courant en fonction des spécifications du moteur, garantissant ainsi qu’il fonctionne dans ses paramètres optimaux.
• Génération de séquences d’étapes : les moteurs pas à pas ne fonctionnent pas en appliquant simplement une tension constante aux enroulements. Ils fonctionnent en alimentant les bobines dans une séquence spécifique d’étapes. Le pilote contrôle cette séquence, en envoyant des impulsions électriques aux enroulements dans le bon ordre pour faire tourner le moteur en étapes discrètes.
• Micro-pas : de nombreux moteurs pas à pas modernes, en particulier ceux utilisés dans les applications de haute précision, peuvent bénéficier du micro-pas. Cette technique permet au pilote d’envoyer plusieurs impulsions par étape, ce qui fait bouger le moteur par incréments plus petits. Cela se traduit par un mouvement plus fluide et une résolution plus fine, mais nécessite un pilote sophistiqué pour gérer la synchronisation de chaque impulsion.
• Exigences en matière de tension et d’alimentation : les microcontrôleurs ne peuvent pas fournir directement les tensions et les courants plus élevés nécessaires aux moteurs pas à pas. Le pilote agit comme une interface d’alimentation, recevant des signaux de commande de bas niveau d’un microcontrôleur ou d’un ordinateur et les amplifiant pour fournir la puissance nécessaire au moteur.
• Protection du moteur : un pilote peut protéger le moteur des dommages causés par une tension ou un courant élevé. En mettant en œuvre des fonctionnalités telles que la limitation du courant, la protection contre la surchauffe et la prévention des courts-circuits, le pilote garantit que le moteur fonctionne en toute sécurité dans ses limites.

Tous les moteurs pas à pas ont-ils besoin d’un pilote ?

Bien qu’il puisse sembler que certains petits moteurs pas à pas puissent fonctionner sans pilote, la réalité est qu’ils nécessitent toujours une certaine forme de circuit de commande pour fonctionner correctement. Voici pourquoi :

• Systèmes de contrôle simples (faible puissance) : dans certaines applications à faible puissance ou pour de très petits moteurs pas à pas, il existe des solutions intégrées dans lesquelles le pilote est intégré au moteur. Ces moteurs peuvent être contrôlés directement à partir de signaux de commande à faible puissance, généralement présents dans les systèmes plus simples. Cependant, ils sont moins courants et, même dans ces cas, la fonctionnalité s’apparente toujours à un circuit de commande, bien qu’intégré au boîtier du moteur.
• Applications à couple élevé ou à courant élevé : pour des applications à couple élevé ou plus exigeantes (comme l’impression 3D ou l’usinage CNC), les moteurs pas à pas nécessitent des pilotes sophistiqués pour fournir des courants et des tensions plus élevés. Ces applications ne peuvent pas fonctionner sans le pilote approprié, car les signaux de commande à eux seuls d’un microcontrôleur ne suffiraient pas.
• Systèmes spécialisés : dans certains cas, des pilotes spécialisés peuvent être nécessaires en fonction des exigences de l’application. Par exemple, un moteur pas à pas bipolaire nécessite un entraînement plus complexeplus performant qu’un unipolaire car il nécessite que le courant circule dans les deux sens. De plus, les applications nécessitant une grande précision ou des caractéristiques de performances spécifiques (comme le micropas ou le fonctionnement à grande vitesse) exigent des pilotes avancés qui offrent un contrôle fluide et une haute résolution.

Dans la plupart des applications, les moteurs pas à pas ont besoin d’un pilote. Le pilote est essentiel pour convertir les signaux de commande en impulsions électriques utilisables, réguler la puissance et garantir le fonctionnement optimal du moteur. Sans pilote, le moteur pas à pas ne fonctionnerait probablement pas correctement ou pourrait être endommagé en raison de disparités de puissance, d’un manque de contrôle ou d’une surchauffe.
