Les moteurs pas à pas jouent un rôle important dans de nombreuses applications de robotique, d’automatisation et de contrôle de précision. Ils sont parfaits pour les tâches de positionnement car ils peuvent fournir des mouvements précis et répétables. Cependant, lors du choix d’un moteur pas à pas, la taille est une considération cruciale. Le couple, la vitesse et les performances globales d’un moteur pas à pas sont tous affectés par sa taille. Ce guide complet explore les tailles de moteurs pas à pas, leurs classifications et comment sélectionner la taille appropriée pour différentes applications.
Tailles de moteurs pas à pas
Les moteurs pas à pas sont disponibles en différentes tailles, qui font référence aux dimensions physiques du moteur, principalement la taille du cadre et la longueur du corps. Habituellement, la taille du cadre est indiquée conformément aux directives de la NEMA (National Electrical Manufacturers Association). Ces tailles standardisées permettent de garantir que les moteurs de différents fabricants s’adaptent à certaines spécifications de montage.
Tailles de cadre courantes des moteurs pas à pas
| Taille NEMA | Dimensions du cadre (pouces) | Plage de couple typique (oz-in) | Applications |
| NEMA 8 | 0.79 x 0.79 | 1–5 | Dispositifs miniatures, petite robotique |
| NEMA 11 | 1.1 x 1.1 | 5–15 | Imprimantes 3D, mécanismes compacts |
| NEMA 14 | 1.4 x 1.4 | 10–20 | Instruments médicaux, automatisation légère |
| NEMA 17 | 1.7 x 1.7 | 20–60 | Machines CNC, imprimantes 3D, automatisation à usage général |
| NEMA 23 | 2.3 x 2.3 | 100–200 | Machines industrielles, robotique |
| NEMA 34 | 3.4 x 3.4 | 300–1000 | CNC robuste, automatisation industrielle |
| NEMA 42 | 4.2 x 4.2 | 1000+ | Machines à grande échelle, systèmes de convoyeurs |
Comprendre les valeurs nominales NEMA
La taille NEMA définit les dimensions de la plaque frontale du moteur en pouces. La plaque frontale d’un moteur NEMA 17, par exemple, mesure 1,7 pouces de chaque côté. Alors que la taille du cadre donne une idée générale de l’empreinte du moteur, la longueur du corps, qui varie selon la taille du cadre, détermine le couple de sortie et la puissance du moteur.
Comment la taille du moteur pas à pas affecte-t-elle les performances ?
La taille d’un moteur pas à pas affecte son couple, sa vitesse et ses capacités de dissipation de chaleur. Voici comment différentes tailles affectent les performances :
Couple
Les moteurs pas à pas plus grands produisent généralement un couple plus élevé. Cela est dû au fait qu’ils ont des stators et des rotors plus grands, ce qui permet une plus grande force magnétique et un plus grand nombre d’enroulements. La longueur du corps influence également le couple, car un moteur plus long dans la même taille de cadre peut abriter plus d’enroulements et produire un flux magnétique plus important.
Vitesse
La taille du moteur affecte également les capacités de vitesse. Les moteurs pas à pas plus petits, tels que NEMA 8 ou NEMA 11, sont bien adaptés aux applications nécessitant des mouvements rapides et courts. Cependant, ils peuvent ne pas maintenir le couple à des vitesses plus élevées. Les moteurs plus gros, comme NEMA 23 ou NEMA 34, peuvent supporter un couple plus élevé à des vitesses plus faibles, ce qui est idéal pour les applications nécessitant des mouvements contrôlés et à haute puissance.
Dissipation thermique
En raison de leur plus grande surface, les moteurs plus gros peuvent souvent disperser la chaleur plus efficacement. Cela leur permet de fonctionner à des niveaux de courant plus élevés sans surchauffer, par rapport aux moteurs plus petits qui peuvent nécessiter des mécanismes de refroidissement supplémentaires lorsqu’ils fonctionnent à haute puissance.
Taille de moteur pas à pas courante et leurs applications

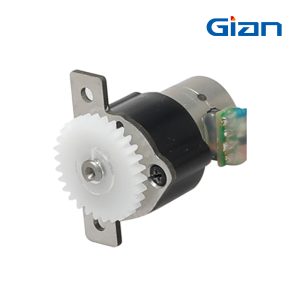

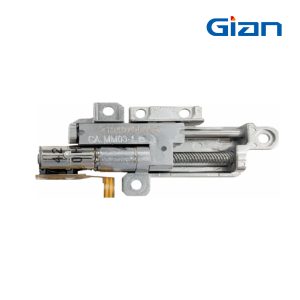

NEMA 8 et NEMA 11
Ces petits moteurs sont souvent utilisés dans des appareils où l’espace est limité. Les moteurs pas à pas NEMA 8 se trouvent fréquemment dans les appareils miniatures et les instruments de précision, tandis que les moteurs NEMA 11 sont courants dans les systèmes compacts tels que les petites imprimantes 3D et les bras robotisés légers.
NEMA 14
Les moteurs NEMA 14 offrent un bon mélange de couple adéquat et de petite taille. Ils sont couramment utilisés dans les tâches d’automatisation légères, les petites machines CNC et les appareils médicaux.
Tableau comparatif du couple et de la taille :
| Taille NEMA | Taille du cadre (pouces) | Couple (oz-in) | Application |
| 8 | 0.79 x 0.79 | 1–5 | Micro-robotique |
| 11 | 1.1 x 1.1 | 5–15 | Imprimantes 3D, robotique compacte |
| 14 | 1.4 x 1.4 | 10–20 | Instruments médicaux |
NEMA 17
Les moteurs NEMA 17 font partie des moteurs pas à pas les plus utilisés, car ils offrent un excellent équilibre entre taille et puissance. Ils sont couramment utilisés dans les imprimantes 3D, la robotique à usage général et les petites machines CNC. Avec un couple généralement compris entre 20 et 60 oz-in, les moteurs NEMA 17 offrent une puissance suffisante pour une grande variété de tâches de précision.
NEMA 23
Pour les applications industrielles et semi-professionnelles, les moteurs NEMA 23 fournissent le couple et la fiabilité nécessaires. Ces moteurs sont souvent présents dans les imprimantes 3D industrielles, les grandes machines CNC et les systèmes d’automatisation. Ils ont une plage de couple de 100 à 200 oz-in, ce qui les rend adaptés aux tâches nécessitant plus de force et de stabilité.
Tableau comparatif des performances pour NEMA 17 vs. NEMA 23 :
| Aspect | NEMA 17 | NEMA 23 |
| Dimensions du cadre | 1,7 x 1,7 pouces | 2,3 x 2,3 pouces |
| Couple | 20–60 oz-in | 100–200 oz-in |
| Applications typiques | Imprimantes 3D, CNC légère | CNC industrielle, robotique |
NEMA 34 and NEMA 42
Pour les applications industrielles intensives, des moteurs plus gros tels que NEMA 34 et NEMA 42 sont nécessaires. Ces moteurs fournissent un couple élevé, dépassant souvent 1 000 oz-in. Ils conviennent aux applications telles que les fraiseuses CNC à grande échelle, les systèmes de convoyeurs et d’autres tâches d’automatisation industrielle.
Choisir la bonne taille de moteur pas à pas
Exigences d’application
La clé pour sélectionner la taille de moteur pas à pas appropriée réside dans la compréhension des exigences spécifiques de l’application. Voici quelques facteurs à prendre en compte :
- Couple de charge : calculez le couple nécessaire pour transférer efficacement la charge. Cela vous aidera à sélectionner la taille de châssis et la longueur de corps appropriées.
- Exigences de vitesse : assurez-vous que le moteur peut fournir un couple suffisant à la vitesse de fonctionnement requise pour l’application.
- Contraintes d’espace : si l’espace est limité, choisissez un moteur compact comme NEMA 8 ou NEMA 11.
- Gestion thermique : tenez compte de la capacité du moteur à dissiper la chaleur, en particulier pour les applications continues ou à haute puissance.
Exemples de scénarios d’application
| Application | Taille de moteur recommandée | Raison |
| Extrudeuse d’imprimante 3D | NEMA 17 | Équilibre entre couple et taille compacte |
| Machine CNC de bureau | NEMA 23 | Couple plus élevé pour une coupe de précision |
| Système de convoyeur à bande | NEMA 34 ou NEMA 42 | Couple élevé pour les travaux industriels intensifs |
| Équipement médical | NEMA 14 | Taille compacte avec un couple suffisant |
Conclusion
Le choix de la bonne taille de moteur pas à pas est essentiel pour optimiser les performances, l’efficacité et la fiabilité d’un système de contrôle de mouvement. Comprendre la tradition Les comparaisons entre différentes tailles aident les ingénieurs à prendre des décisions éclairées qui correspondent aux exigences spécifiques de leurs applications. La taille de moteur appropriée garantit que le système peut fournir le couple et la vitesse requis tout en maintenant l’efficacité énergétique et en évitant la surchauffe. Du NEMA 8 compact utilisé dans la microrobotique au NEMA 42 robuste adapté aux machines industrielles à grande échelle, les tailles de moteurs pas à pas offrent des solutions pour une large gamme de besoins.
De plus, un partenariat avec un fabricant de moteurs pas à pas réputé peut simplifier davantage le processus de sélection. Un fabricant de confiance peut vous conseiller sur la sélection de la meilleure taille de moteur pour votre application, en veillant à ce que le moteur réponde non seulement aux spécifications mécaniques et électriques, mais également aux exigences opérationnelles. Veuillez contacter Gian Transmission, nous vous fournirons une solution personnalisée.
